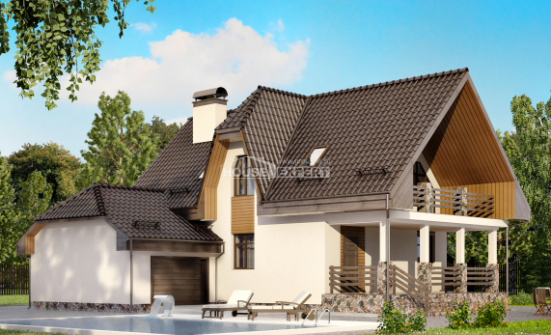

  • 285-002-П Проект двухэтажного дома, гараж, классический коттедж из кирпича
  • 285-002-П Проект двухэтажного дома и гаражом, большой загородный дом из кирпича
  • 285-002-П Проект двухэтажного дома и гаражом, просторный домик из кирпича
  • 285-002-П Проект двухэтажного дома и гаражом, большой домик из кирпича

  • 285-002-П Проект двухэтажного дома и гаражом, красивый домик из кирпича
  • 285-002-П Проект двухэтажного дома, гараж, огромный домик из кирпича
  • 285-002-П Проект двухэтажного дома и гаражом, красивый дом из кирпича
  • 285-002-П Проект двухэтажного дома, гараж, большой коттедж из кирпича
Стоимость проекта

Дополнительные услуги:







Купить проект сейчас
Расчет стоимости строительства
Вы можете бесплатно узнать стоимость строительства дома по проекту 285-002-П отправив нам заявку на расчет стоимости строительства.

Имя: *
Пример: Иван Иванович
Город строительства:*
Пример: Москва
Телефон:*
Пример: 89041234567

Общая площадь дома : 302 м2
Жилая площадь : 127 м2
Габариты застройки : 20,1 х 16 м
Перекрытие: сборная ж/б плита
Количество этажей : 2
Цокольный этаж: нет

Фундамент: свайный
Отделка цоколя: камень
Материал стен: кирпич 380 мм, утеплитель
Отделка фасада: лицевой кирпич
Кровля: гибкая черепица
Гараж: 2 машины

Высота этажа – 2,95м
Состав помещений, м2
Тамбур – 3,00
Холл – 17,30
Шкаф встроенный – 2,20
Сан. узел – 4,52
Кабинет – 17,94
Жилая комната – 19,08
Кухня-столовая – 25,28
Гостиная – 44,54
Хоз.комната – 6,91
Котельная – 6,86
Гараж – 49,03

Итого: 196,66

Высота этажа – 3м
Состав помещений, м2
Холл – 9,34
Жилая комната – 19,08
Жилая комната – 18,23
Жилая комната – 17,79
Кабинет – 8,23
Гардеробная – 9,97
Сан. узел – 10,18
Сан. узел – 5,20
Лестница – 7,75

Итого: 105,77






Проектная документация может отличаться от представленных эскизов на сайте, продавец оставляет за собой право вносить любые изменения в проектную документацию.

Частые вопросы по проектам
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
Показать все вопросыСкрыть вопросы
Задать вопрос по проекту 285-002-П
name
Для того, чтобы задать вопрос зарегистрируйтесь

Конструктивные решения
  1. Титул
  2. Ведомость рабочих чертежей
  3. Схема расположения свай
  4. Схема расположения ростверка
  5. Схема расположения ростверка
  6. Кпр 1...15, Кпр
  7. Кпр 16...26
  8. Спецификация и ведомость расхода стали на фундамент
  9. Схема расположения перекрытия на отм. -0,450 (низ плит)
  10. Схема расположения перекрытия на отм. +2,950; +2,750 (низ плит)
  11. Схема расположения перекрытия на отм. +6,300 (низ плит), балка металлическая Бм-3
  12. Узлы анкеровки, закладная деталь Мн-1
  13. Участок монолитный Ум-1
  14. Участок монолитный Ум-2
  15. Участок монолитный Ум-3,5
  16. Участок монолитный Ум-4
  17. Спецификация и ведомость расхода стали на перекрытия
  18. Лестница к террасе Л-1, Л-2
  19. Лестница к террасе Л-3, крыльцо К-1
  20. Схема расположения перемычек 1-го этажа
  21. Схема расположения перемычек 2-го этажа
  22. Монолитная балка Бмн-1
  23. Монолитная балка Бмн-2
  24. Монолитная балка Бмн-3
  25. Кп-1...Кп-7
  26. Спецификация на Бмн-1...Бмн-3, ведомость расхода стали
  27. лестница в осях 3-7/Д
  28. Лестничные марши Л-1, Л-2
  29. План кровли
  30. План стропил 1-го яруса, узел 1
  31. План стропил 2-го яруса
  32. План диагональных стропильных ног и коньковых балок, узел 2
  33. План мауэрлатов, прогонов и стоек
  34. разрез 1-1...3-3
  35. Узел 3...6
  36. Узел 7, 8
  37. Спецификация, общие указания
В альбоме 37 листов.

В состав любого готового проекта на нашем сайте входят два раздела: АР (Архитектурные решения) и КР (Конструктивные решения) иногда данные разделы объединяют в один: АС (Архитектурно-строительные решения).

Состав АР (Архитектурные решения):

  • Кладочный план;
  • Поэтажные планы с определением функциональных зон помещений, схематичной (примерной); расстановкой мебели и сантехнического оборудования;
  • Отделочный план;
  • Фасады;
  • Разрезы (не менее двух);
  • План кровли;
  • Спецификация окон;
  • Схема вентканалов;
  • Конечная трехмерная модель проектируемого коттеджа;

Состав КР (Конструктивные решения):
  • План фундаментов;
  • Спецификации по материалам на фундамент;
  • План устройства перекрытий. Спецификация по материалам;
  • Перемычки этажей. Спецификация по материалам;
  • Крыльца. Спецификация по материалам;
  • План кровли. Спецификация по материалам;
  • Узлы, разрезы основных конструктивных элементов;
  • Общие указания;

Просим обратить Ваше внимание, что раздел ИР (Инженерные решения) в состав типового проекта не входит, так как данный раздел не может быть типовым. Сети разрабатываются индивидуально, исходя из технических условий на Вашем участке и Ваших личных пожеланий по оборудованию. Данный раздел можно заказать дополнительно к любому проекту.

Если у Вас появились вопросы, которые бы вы хотели нам задать, вы можете воспользоваться нашими контактами и связаться с нами. Наши специалисты квалифицированно ответят на любые вопросы. Мы выполняем проекты коттеджей для всех регионов России. Удаленное проектирование, это проще, чем вы могли себе представить! Свяжитесь с нашим консультантом.






  • Формат листов проекта: А3;
  •
  • Язык проекта: Русский;
  •
  • Система едениц измерений в проекте: метрическая;
