  • 400-001-П Проект трехэтажного дома с мансардой и гаражом, огромный дом из газобетона
  • 400-001-П Проект трехэтажного дома мансардой, гараж, классический дом из поризованных блоков
  • 400-001-П Проект трехэтажного дома с мансардным этажом, гараж, огромный загородный дом из поризованных блоков
  • 400-001-П Проект трехэтажного дома с мансардным этажом, гараж, современный коттедж из теплоблока

  • 400-001-П Проект трехэтажного дома с мансардой, гараж, уютный коттедж из пеноблока
  • 400-001-П Проект трехэтажного дома мансардой, гараж, большой коттедж из пеноблока
  • 400-001-П Проект трехэтажного дома мансардный этаж и гаражом, красивый загородный дом из газобетона
  • 400-001-П Проект трехэтажного дома с мансардным этажом, гараж, современный загородный дом из газосиликатных блоков
Стоимость проекта

Дополнительные услуги:







Купить проект сейчас
Расчет стоимости строительства
Вы можете бесплатно узнать стоимость строительства дома по проекту 400-001-П отправив нам заявку на расчет стоимости строительства.

Имя: *
Пример: Иван Иванович
Город строительства:*
Пример: Москва
Телефон:*
Пример: 89041234567

Отправляя данную форму, вы даете согласие на обработку ваших персональных данных, в соотвествии с нашей политикой конфиденциальности

Общая площадь дома : 399 м2
Жилая площадь : 137,5 м2
Габариты застройки : 18,1 х 15,3 м
Перекрытие: сборная ж/б плита
Количество этажей : 2
Цокольный этаж: есть

Фундамент: ленточный, ленточный
Отделка цоколя: камень
Материал стен: блок 300 мм, утеплитель
Отделка фасада: лицевой кирпич
Кровля: металлочерепица
Гараж: 2 машины

400-001-П. План цокольного этажа
План цокольного этажа

Высота этажа – 3м
Состав помещений, м2
Комната отдыха – 52,33
Лестница – 6,65
Сан. узел – 5,27
Котельная – 15,32
Холл – 13,93
Хоз.комната – 10,76
Кладовая – 5,50

Итого: 109,76

400-001-П. План 1 этажа
План 1 этажа

Высота этажа – 3м
Состав помещений, м2
Кухня-столовая – 32,15
Комната отдыха – 21,92
Лестница – 6,65
Гостиная-холл – 44,08
Кладовая – 2,23
Сан. узел – 7,95
Гараж – 66,96

Итого: 181,94

400-001-П. План 2 этажа
План 2 этажа

Высота этажа – 1,1 - 2,9м
Состав помещений, м2
Шкаф встроенный – 5,71
Жилая комната – 25,84
Жилая комната – 21,92
Шкаф встроенный – 1,95
Сан. узел – 15,57
Холл – 6,52
Жилая комната – 23,77
Шкаф встроенный – 5,88

Итого: 107,16






Проектная документация может отличаться от представленных эскизов на сайте, продавец оставляет за собой право вносить любые изменения в проектную документацию.

Частые вопросы по проектам
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
РазвернутьСвернуть
Показать все вопросыСкрыть вопросы
Задать вопрос по проекту 400-001-П
name
Для того, чтобы задать вопрос зарегистрируйтесь

Конструктивные решения
  1. Титул
  2. Ведомость рабочих чертежей
  3. План раскладки фундаментных блоков (отм. низа -4,170 м)
  4. План раскладки фундаментных блоков (отм. низа -3,570 м)
  5. План раскладки фундаментных блоков (отм. низа -2,970 м)
  6. План раскладки фундаментных блоков (отм. низа -2,370 м)
  7. План раскладки фундаментных блоков (отм. низа -1,170 м)
  8. План раскладки фундаментных блоков (отм. низа -1,170 м)
  9. План расположения перемычек и балок
  10. Виды А, Б
  11. Виды В, Г, Д
  12. Вид Е
  13. Сечения 1-1, 2-2
  14. Сечения 1-1, 2-2
  15. План. План раскладки блоков. Разрез 1-1. Виды А...В
  16. Опалубочный чертеж. Арматурный чертеж. Разрез 1-1
  17. План. Разрез 1-1
  18. Схема расположения плит перекрытия на отм. -0,400
  19. Участок монолитный Ум-1, Ум-2
  20. Участок монолитный Ум-3, Ум-4
  21. Участок монолитный Ум-5
  22. Спецификация элементов. Ведомость расхода стали
  23. Схема расположения перемычек и балок 1 этажа
  24. Схема расположения перемычек 2 этажа
  25. Схема расположения плит перекрытия на отм. +3,000
  26. Участок монолитный Ум-6, Ум-7
  27. Участок монолитный Ум-8, Ум-9
  28. Спецификация элементов. Ведомость расхода стали
  29. Лестницы Л-1, Л-2
  30. Палн кровли
  31. План стропил
  32. Схема расположения конструкций кровли
  33. Разрезы 1-1...4-4
  34. Узлы 1...7
  35. Узлы 8,9, сечение а-а
  36. Козырек над входом в подвал
  37. Спецификация, общие указания
В альбоме 37 листов.

В состав любого готового проекта на нашем сайте входят два раздела: АР (Архитектурные решения) и КР (Конструктивные решения) иногда данные разделы объединяют в один: АС (Архитектурно-строительные решения).

Состав АР (Архитектурные решения):

  • Кладочный план;
  • Поэтажные планы с определением функциональных зон помещений, схематичной (примерной); расстановкой мебели и сантехнического оборудования;
  • Отделочный план;
  • Фасады;
  • Разрезы (не менее двух);
  • План кровли;
  • Спецификация окон;
  • Схема вентканалов;
  • Конечная трехмерная модель проектируемого коттеджа;

Состав КР (Конструктивные решения):
  • План фундаментов;
  • Спецификации по материалам на фундамент;
  • План устройства перекрытий. Спецификация по материалам;
  • Перемычки этажей. Спецификация по материалам;
  • Крыльца. Спецификация по материалам;
  • План кровли. Спецификация по материалам;
  • Узлы, разрезы основных конструктивных элементов;
  • Общие указания;

Просим обратить Ваше внимание, что раздел ИР (Инженерные решения) в состав типового проекта не входит, так как данный раздел не может быть типовым. Сети разрабатываются индивидуально, исходя из технических условий на Вашем участке и Ваших личных пожеланий по оборудованию. Данный раздел можно заказать дополнительно к любому проекту.

Если у Вас появились вопросы, которые бы вы хотели нам задать, вы можете воспользоваться нашими контактами и связаться с нами. Наши специалисты квалифицированно ответят на любые вопросы. Мы выполняем проекты коттеджей для всех регионов России. Удаленное проектирование, это проще, чем вы могли себе представить! Свяжитесь с нашим консультантом.






  • Формат листов проекта: А3;
  •
  • Язык проекта: Русский;
  •
  • Система едениц измерений в проекте: метрическая;


Проект дома с эркерами и цоколем

Если вам нужен просторный и многофункциональный загородный коттедж, то проекты двухэтажных домов с гаражом – оптимальный вариант. Мы можем предложить различные проекты загородных домов из пеноблоков или кирпича.

Например, этот уютный и функциональный коттедж. Он подойдет для постоянного проживания большой семьи. На первом этаже просторная гостиная, объединенная с холлом, кухня-столовая, комната отдыха, санузел. На втором этаже три жилые комнаты с гардеробными и большой санузел.

В нашем каталоге большой выбор проектов домов с цоколем их выбирают те, кто понимает, что вместительное жилище не обязательно должно занимать большую площадь. Некоторые помещения можно «спрятать» под землей. В данном проекте дома с цоколем в техническом этаже размещена комната отдыха с бильярдным столом 10 футов (русский бильярд), комната отдыха, санузел, хозяйственная комната, кладовая и котельная.

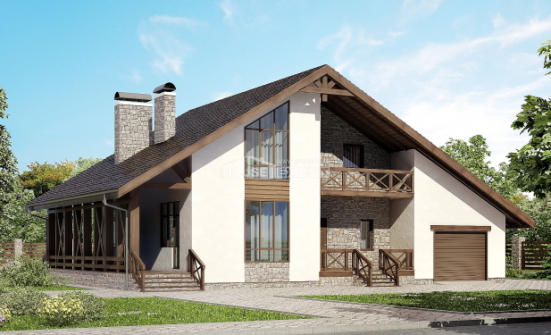

Данный проект загородного дома из пеноблоков имеет нестандартную геометрию стен. Это можно увидеть на планировочном плане. Архитектор решил спроектировать сразу два эркера: в кухне и гостиной. Фасад выполнен облицовочным кирпичом красивого золотого цвета. В сочетании с более темным оттенком камня, которым отделана цокольная часть здания, мы получаем законченный образ «солнечного» домика.

Гараж предусмотрен достаточно просторным и вместительным. Здесь можно разместить две машины, но и квадроцикл и снегоход.
