Проект дома 100-001-Л
Похожие проекты

100-001-Л Проект одноэтажного дома, доступный дом из керамзитобетонных блоков,

100-001-Л Проект одноэтажного дома, компактный дом из бризолита,

100-001-Л Проект одноэтажного дома, доступный дом из арболита,

100-001-Л Проект одноэтажного дома, красивый домик из твинблока,

100-001-Л Проект одноэтажного дома, красивый домик из поризованных блоков,

100-001-Л Проект одноэтажного дома, скромный коттедж из газосиликатных блоков,

100-001-Л Проект одноэтажного дома, классический домик из арболита,

100-001-Л Проект одноэтажного дома, скромный загородный дом из арболита,

Просмотр

Стоимость проекта

30 000
Способы оплаты

Дополнительные услуги:

Купить проект сейчас

Расчет стоимости строительства

Вы можете бесплатно узнать стоимость строительства дома по проекту 100-001-Л отправив нам заявку на расчет стоимости строительства.

Характеристики дома
Состав проекта
Доставка

Общая площадь дома : 104 м²
Жилая площадь : 64 м²
Габариты застройки : 12 х 12 м (без крылец)
Перекрытие: деревянное
Количество этажей : 1
Цокольный этаж: нет

Фундамент: свайный
Отделка цоколя: камень
Материал стен: блок 400 мм, утеплитель
Отделка фасада: штукатурка
Кровля: гибкая черепица
Гараж: не предусмотрен

План 1 этажа

Высота этажа – 3м
Состав помещений, м²
Тамбур – 2,66
Шкаф встроенный – 1,12
Холл – 7,00
Сан. узел – 6,80
Жилая комната – 18,18
Жилая комната – 22,68
Гостиная – 23,38
Шкаф встроенный – 1,28
Котельная – 6,20
Кухня-столовая – 14,26

Итого: 103,56

Внести изменения в проект

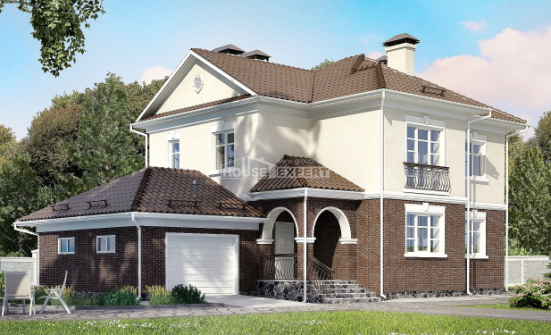

3D вид

Проектная документация может отличаться от представленных эскизов на сайте, продавец оставляет за собой право вносить любые изменения в проектную документацию.

Частые вопросы по проектам

Развернуть

Показать все вопросы

Задать вопрос по проекту 100-001-Л

АР
КР

Архитектурные решения

В альбоме 25 листов.

Ведомость окон и оконно-дверных конструкций. Ведомость декоративных элементов

« в начало «« назад вперед »» в конец »

Конструктивные решения

В альбоме 14 листов.

Схема расположения свай. Схема расположения ростверка

Закладная деталь Мн-1, Мн-2. Сетка С-1, С-2

Схема расположения мауэрлатов, стоек, диагональных стропильных ног. Разрез 1-1, узлы 1,2

Спецификация элементов кровли. Указания по защите деревянных конструкции

« в начало «« назад вперед »» в конец »

В состав любого готового проекта на нашем сайте входят два раздела: АР (Архитектурные решения) и КР (Конструктивные решения) иногда данные разделы объединяют в один: АС (Архитектурно-строительные решения).

Состав АР (Архитектурные решения):

Кладочный план;
Поэтажные планы с определением функциональных зон помещений, схематичной (примерной); расстановкой мебели и сантехнического оборудования;
Отделочный план;
Фасады;
Разрезы (не менее двух);
План кровли;
Спецификация окон;
Схема вентканалов;
Конечная трехмерная модель проектируемого коттеджа;

Состав КР (Конструктивные решения):

План фундаментов;
Спецификации по материалам на фундамент;
План устройства перекрытий. Спецификация по материалам;
Перемычки этажей. Спецификация по материалам;
Крыльца. Спецификация по материалам;
План кровли. Спецификация по материалам;
Узлы, разрезы основных конструктивных элементов;
Общие указания;

Просим обратить Ваше внимание, что раздел ИР (Инженерные решения) в состав типового проекта не входит, так как данный раздел не может быть типовым. Сети разрабатываются индивидуально, исходя из технических условий на Вашем участке и Ваших личных пожеланий по оборудованию. Данный раздел можно заказать дополнительно к любому проекту.

Если у Вас появились вопросы, которые бы вы хотели нам задать, вы можете воспользоваться нашими контактами и связаться с нами. Наши специалисты квалифицированно ответят на любые вопросы. Мы выполняем проекты коттеджей для всех регионов России. Удаленное проектирование, это проще, чем вы могли себе представить! Свяжитесь с нашим консультантом.

Параметры документации

Формат листов проекта: А3;
Язык проекта: Русский;
Система едениц измерений в проекте: метрическая;
